产品介绍

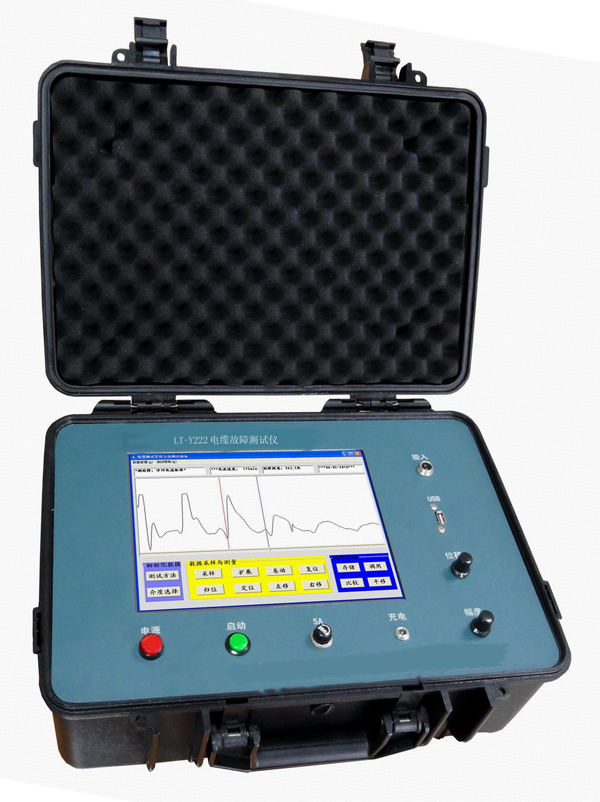

LZ-Y222电缆故障测试仪采用了多种故障探测方式，应用当代最先进的电子技术成果和器件，采用计算机技术及特殊性电子技术，结合本公司长期研制电缆测试仪的成功经验而推出的高科技，智能化，功能全的全新产品。

LZ-Y222电缆故障测试仪是一套综合性的电缆故障探测仪器，能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，该电缆故障测试仪配备声测法定点仪，可准确测定故障点的精确位置。
       LZ-Y222电缆故障测试仪特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

产品特征

1、功能齐全：测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。如配备声测法定点仪，可准确测定故障的精确位置。

2、测试精度高仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。

3、智能化程度高测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。

4、具有波形及参数存储，调出功能采用非易失性器件，关机后波形、数据不易失。

5、具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。

6、具有波形扩展比例功能。改变波形比例，可扩展波形进行精确测试。

7、可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。

8、具有根据不同的被测电缆随时修改传播速度功能。

9、小体积便携式外形，内装可充电的电池供电，方便携带和使。

产品参数

1、测试距离
     单端测试距离≥20千米

2、最短测试距（盲区）：小于V/15（米）
     其中：V电波在被测电缆中的传播速度

3、测试误差
     相对误差：≤±2%
     绝对误差：故障点在千米以内≤15米
     故障点在千米以上≤20米
     故障定点误差：≤±0.5米

4、读数分辨率：V/60米
     其中：V电波在被测电缆中的传播速度。如：“油浸纸电缆”，电波传播速度为160m/us仪器的读数最小分辨率为2.66米，即屏幕上光标每移动一点，读数变化2.6米。

5、电源：AC 220V   ±10%  50HZ

6、环境条件
     温度：0℃~50℃    相对湿度：80%   ±5%

7、主机体积：350×250×200（mm）

8、主机重量：5kg
